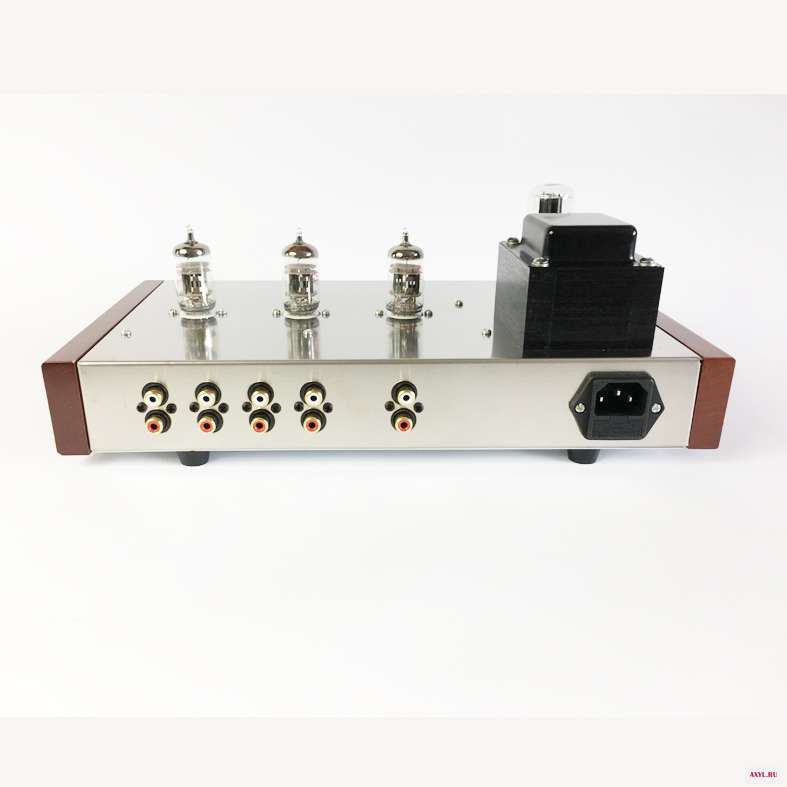

2020 ICAIRN аудио 6Z5P + 12AX7B * 3 домашний трубчатый Предварительный усилитель наборы

Характеристики

2019 производители специальный выбор 12ax7b электронная трубка Предварительный усилитель hifi Предварительный усилитель DIY наборы или установленная Версия

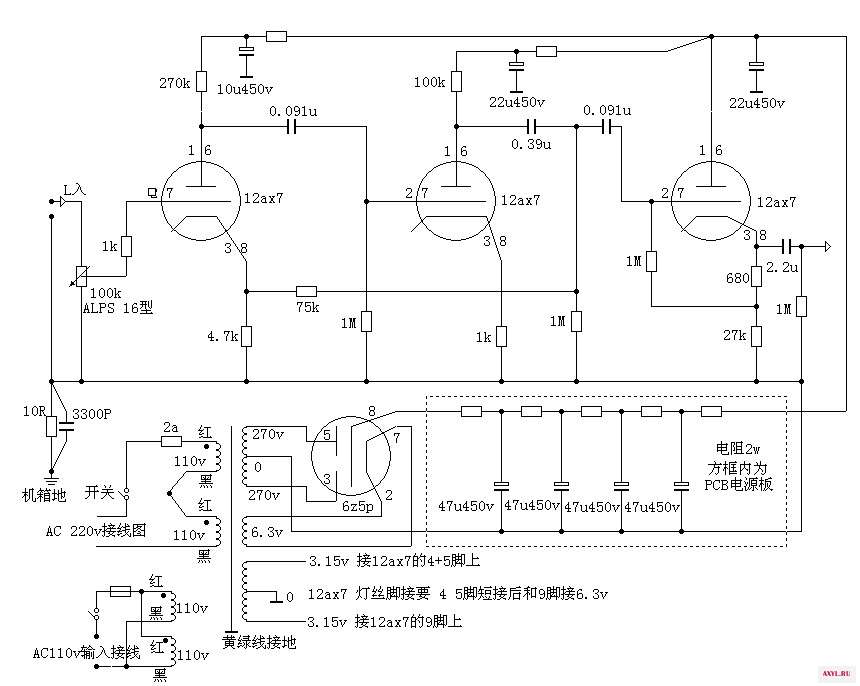

Пожалуйста, загрузите схему подключения по следующей ссылке, спасибо

Http://www.mediafire.com/file/ifj1yrliku79s9s/12AX7B_DIY_KITS_WIRING.rar/file

Особенности

Ответ: принимаем японские оригинальные Альпы 16 Тип длина вала 15 мм 100k двойной-подключенный потенциометр, переключатель передачи 2*6 файл, произведенный тайваньским заводом, вы можете настроить порт позиционирования для изменения на * 4 файл. Применение все переменного тока источника питания на 3 12ax 7 с параллельным подключением источник питания источника питания 4 + 5 Защита от короткого замыкания и 9 pin подключение 3,15 v * 2 = 6,3 v1. Принятие 0,8 мм матовая нержавеющая сталь пластины перфорационный станок с ЧПУ шасси, Соотношение сигнал-шум составляет целых-99dB, и на заднем плане очень чистый.2. Силовой трансформатор принимает H360 0,5 шт. 76*40 железное ядро, в первую очередь состоит из двух групп 110v Серия соединение 220v и подключение 110v, вторичная намотка нити специально заземлена двойным защитным слоем, а Линия Заземления-желто-зеленой линией.3: набор-пластиковым наполнителем, 3,15 v * 2 Ipad 3 12ax7 нитей (12ax7 4 + 5 и 9 футов для 6,3 v)4, высокое напряжение 270 в * 2 используется 6z5p желчеобразный выпрямитель.5. Схема усилителя использует сварку строительных лесов, источник питания использует PCB6, позолоченное сиденье RCA, 4 комплекта входного сигнала, 1 комплект выхода.7. Используйте WIMA MKP10 0,1 мкФ конденсатор, 0.39u шведская серия RIFA PHE426, I T 2,2 мкФ, конденсатор и другие специальные аудио конденсаторы.8, применимо к мировому стандарту напряжения (110 В 220 В через метод проводки), и 220 В-230 В-240 в первичный, пожалуйста, покупайте и инструкции по обслуживанию клиентов после подтверждения9: размер шасси 32*17*5 см общая высота около 10 см, пространство для машины, требуемая высота не менее 18 см.Основные данные:Источник питания переменного тока: 110-220 В (240 В) опционально, глобальный стандарт напряженияСтандарт входного гнезда: RCA seat (4 комплекта входного сигнала s, 1 комплект выходов)Частотная характеристика: 10-26 кГц (+/-0,11 дБ) усиление напряжения около 15 разОбщее гармоническое искажение: 0.078%Отношение сигнал-шум: -99 дБ
