Высокоточный генератор сигналов ICL8038 набор сделай сам синусоидальный - 71005003348018566

Характеристики

 Описание

Этот генератор сигналов DIY kit является профессиональным продуктом для создания синусоидальной/треугольной/квадратной/передней и обратной волны пилообразного зуба. Это набор для самостоятельной сварки и установки.

Особенности:
Использует ICL8038 и высокоскоростной op amp, более высокая точность.
Может выводить синусоидальные/треугольные/квадратные/передние и обратные формы волны пилозуба.
Диапазон частот: 5 Гц ~ 400 кГц; Диапазон рабочего цикла: 2 ~ 95% (регулируемый)
Поддерживает двойной усилитель мощности, не блокируя конденсатор, чтобы обеспечить искажение сигнала высокой и низкой частоты.
Регулируемая частота и амплитуда.
Регулировка частоты имеет грубую настройку и тонкую настройку.
Все компоненты с отверстиями, легко установить.

Характеристики:
Материал: FR4 + акрил
Напряжение питания: 12 В ~ 15 в
Частотный диапазон: 5 Гц ~ 400 кГц (регулируемый)
Диапазон рабочего цикла: 2 ~ 95% (регулируется)
Синусоидальная волна с низким искажением: 1%
Низкий температурный дрейф: 50ppm / °C
Выходная линейность треугольной волны: 0.1%
Смещение постоянного тока диапазон:-7,5 V ~ 7,5 V
Диапазон выходной амплитуды: 0,1 V ~ 11VPP (рабочее напряжение 12V)
Размер платы: прибл. 7,8*5 см/3,07 * 1.97in

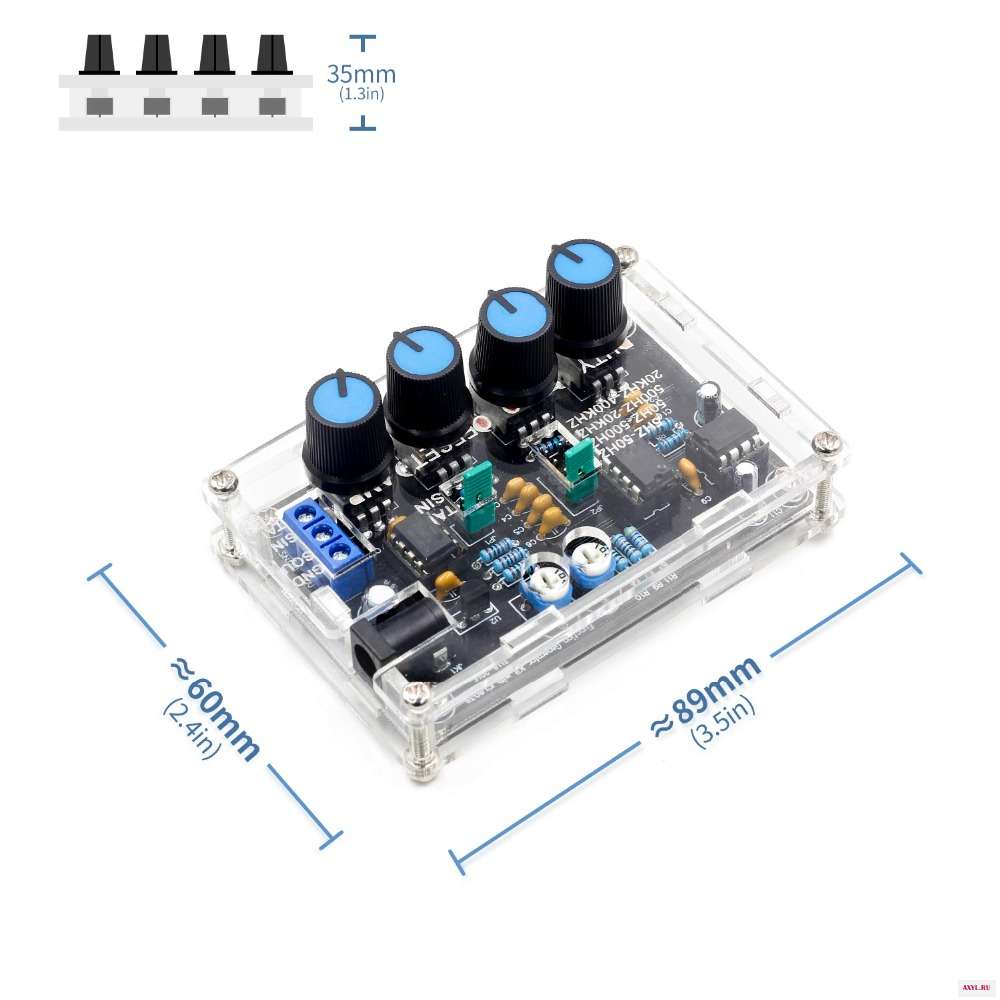

Размер готового продукта: прибл. 8,7*6*1,7 см/3,43*2,36 * 0.67in
Вес продукта: 81 г/2,86 унций
Размер посылка: прибл. 11*7*3 см/4,33*2,76 * 1.18in
Посылка Вес: 95 г/3,35 унции

Примечание:
Тестовое изображение только для справки, пожалуйста, превалирует!

Посылка:

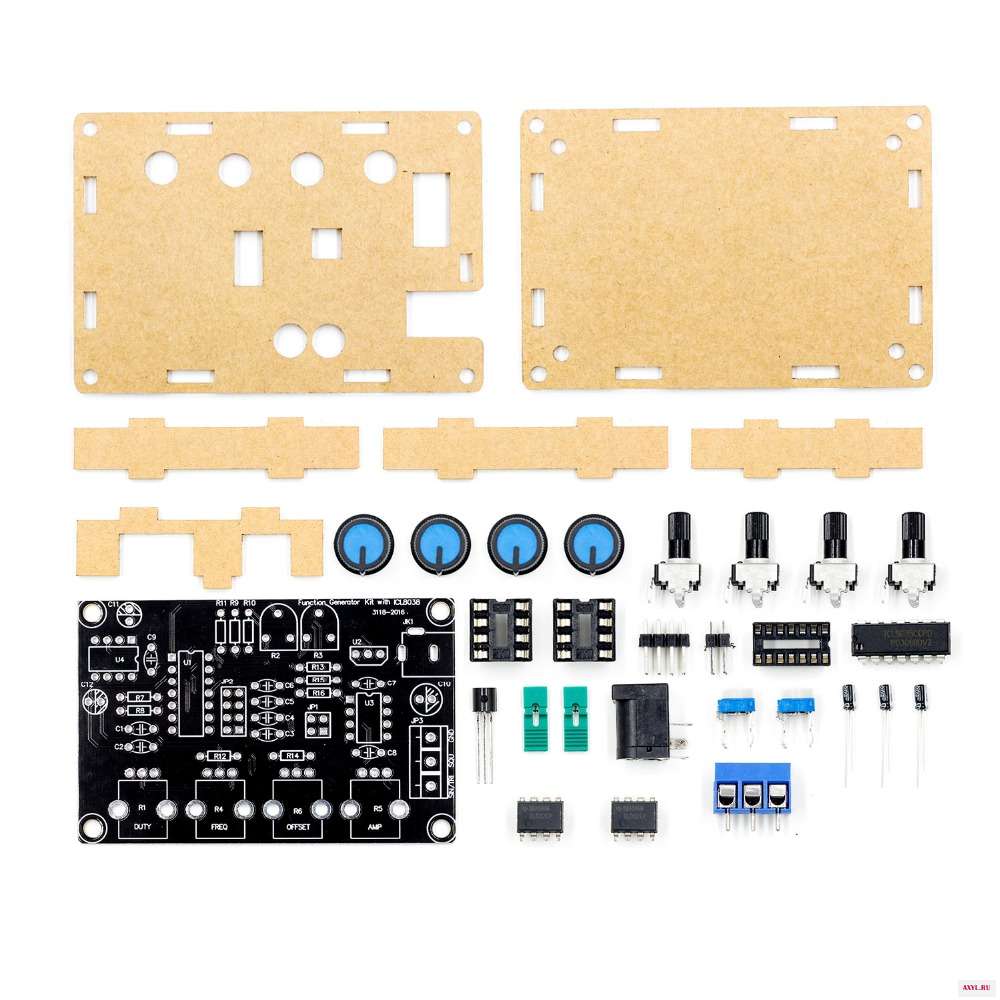

1 * генератор сигналов DIY Kit
1 * Руководство пользователя (на английском языке)
